天尼威纤维转盘滤池结构拆解：一套深度处理设备由哪些部件组成?

做污水提标改造的朋友都清楚，深度处理环节选什么设备，决定了后面十年是省钱省心还是烧钱折腾。

砂滤池占地大、反洗耗水多;膜处理效果是好，但投资和运维成本让人望而却步。纤维转盘滤池在这几年越来越受欢迎，靠的就是占地小、能耗低、出水稳、维护省这四张牌。

但同样是纤维转盘滤池，不同厂家做出来的东西差别不小。有的用着用着滤布就堵了，有的反洗系统三天两头出毛病，有的箱体用一两年就开始锈蚀漏水。问题不出在原理上，出在结构和材质上。

今天就把天尼威环保的纤维转盘滤池结构掰开了讲——一台设备由哪些部件组成、每个部件是干什么的、好材质和差材质差别在哪，一次说清楚。

一、整体结构：三大系统协同工作

天尼威的纤维转盘滤池，从整体上看，由过滤系统、反洗系统、电控系统三大系统组成。再加上池体、管道阀门这些基础部分，构成了一套完整的深度处理单元。

池体是设备的“外壳”，通常采用钢结构一体化设计，分为污水池和清水池两个区域，两者通过通水孔相互连通。污水池壁上设有进水口和布水堰，清水池壁设有出水口和可调式出水堰。

污水从进水口进入后，通过布水堰均匀分布在池内，在重力作用下穿过滤布完成过滤，清水汇集到清水池排出。整个过程中，水流靠的是重力自流，不需要额外加压，这就是纤维转盘滤池能耗低的原因之一。

二、滤盘组件：核心过滤单元

滤盘是整台设备的“心脏”，负责拦截水中的悬浮物。

天尼威的一个滤盘由6个扇形小盘相互拼接而成。每个扇形小盘由滤盘骨架和纤维滤布组成——滤盘骨架提供结构支撑，纤维滤布套装在骨架上，相当于一层细密的“筛网”。

滤盘骨架方面，天尼威用的是316L不锈钢模块化骨架，一体冲压焊接成型，焊缝经过钝化防锈处理。市面廉价机型用碳钢骨架或普通塑料盘架，长期泡在水里容易腐蚀开裂、变形漏渣。316L不锈钢的好处是耐腐蚀、不变形，使用寿命长得多。

纤维滤布是天尼威的核心优势之一。标配高密改性聚酯记忆纤维滤布，过滤精度稳定在≤10μm，SS去除率可达90%-95%。每根纤维长度约20-40mm，底布上纤维密度为50-200根/cm²。污水穿过滤布时，悬浮物被纤维拦截，干净的水从滤布另一侧流出。滤布采用魔术贴快拆结构，单人无需拆卸整盘就能更换，维护起来比较方便。

滤盘通过六方连接件固定在中空出水轴上。六方连接件由连接帽管和六方边框组成，每边上开有进水孔，一端与六方边框进水孔连通，另一端与中空出水轴上的进水孔连通。滤盘过滤后的清水通过六方连接件进入中空出水轴，汇集后排出池外。

三、中空出水轴和传动机构

中空出水轴贯穿整个滤池，一端与传动机构相连，另一端通向清水池。它身兼两职：一是汇集各滤盘过滤后的清水并输送出去;二是在反洗时通过旋转带动滤盘转动。

天尼威采用半浸没式运行结构，滤盘只有40%-60%浸没在水中。与传统全浸没式设计相比，水流阻力更小，整体水头损失仅0.3-0.5m。

传动机构由减速机和链轮链条组成，通过变频调速驱动中空出水轴和滤盘以1-2转/分钟的速度缓慢旋转。反洗时，滤盘低速旋转让吸盘能够覆盖整个滤布表面。过滤时，滤盘处于静止状态，有利于污泥在池底沉积。

四、反抽吸系统：滤布自清洁的关键

纤维转盘滤池和普通滤池最大的区别，就是自带反抽吸清洗系统。随着过滤的进行，滤布上截留的杂质越来越多，滤布前后的压差逐渐增大。当压差达到设定值时，系统自动启动反洗。

天尼威的反抽吸系统由吸盘、连通管道、电动阀和反抽吸水泵组成。吸盘固定在旋转滤盘的侧面，吸盘上设有吸口，通过连通管道和电动阀与池体上方的反抽吸水泵相连。

反洗时，滤盘低速旋转，吸盘紧贴滤布表面，大功率负压抽吸泵启动，把滤布表面截留的污泥吸走。天尼威搭载的负压抽吸组件吸力足，滤布深层截留的污泥、藻类都能清洗干净。瞬时冲洗面积仅占全过滤转盘面积的1%左右，反洗时不影响设备正常过滤。

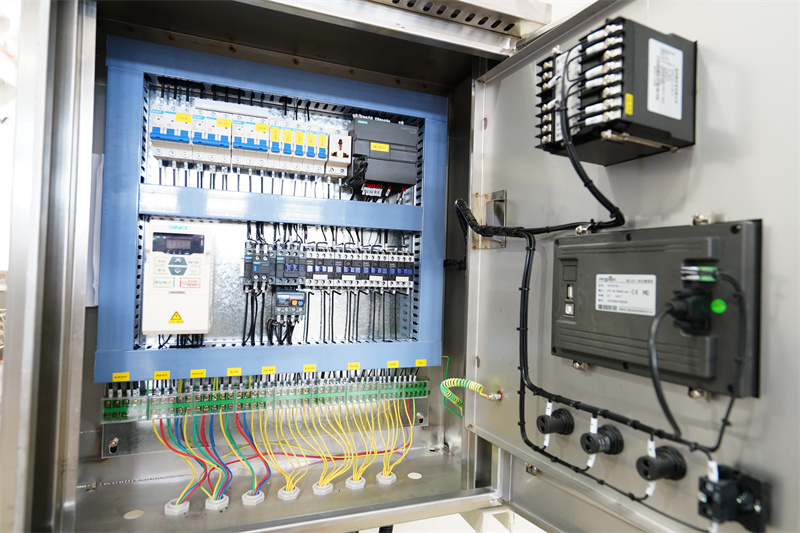

天尼威标配全自动PLC变频控制柜，支持三种反洗模式自由切换：液位差自动反洗、定时周期反洗、手动强制反洗。系统内置多重传感器，实时监测池内水位、转盘运转状态、反洗压力，出现异常会声光报警并自动停机保护。

五、排泥系统：池底不积泥，出水才稳定

除了滤布表面的污泥需要清洗，池底沉积的污泥也需要定期排出。

天尼威的纤维转盘滤池在滤盘下方设有斗形池底，有利于池底污泥的收集。池底沉积减少了滤布上的污泥量，可以延长过滤时间，减少反洗水量。

经过设定的时间段，PLC启动排泥泵，通过池底穿孔排泥管将污泥回流至厂区排水系统。排泥间隔时间及排泥历时可以根据实际工况在触摸屏上调整。

有的专利方案还在滤池底部设置了四组清洗管，通过化学清洗泵和反洗水泵连接，可以定期对滤池底部进行化学清洗，有效延长人工维护的周期。

六、天尼威的材质优势：好设备藏在细节里

看一台纤维转盘滤池好不好，不能光看外表，得看“看不见的地方”用了什么料。

滤盘骨架：天尼威用316L不锈钢一体冲压焊接，耐腐蚀不变形。廉价机型用碳钢或普通塑料，一两年就开始出问题。

滤布：天尼威标配加厚记忆纤维滤布，过滤精度≤10μm，SS去除率90%-95%，使用寿命比普通滤布长一倍。采用魔术贴快拆结构，单人就能换。

池体：天尼威采用钢结构一体化设计，碳钢加高标准防腐涂层或全不锈钢材质，扛得住长期浸泡不锈蚀。

电控：全自动PLC控制，三种反洗模式可切换，支持与前端气浮、格栅、后端脱水设备信号联动，整套系统协同运行。

写在最后

纤维转盘滤池的结构，说白了就是一套“过滤+反洗+排泥”三合一的系统。滤盘负责拦截悬浮物，反洗系统保证滤布不堵，排泥系统确保池底不积泥。天尼威在这三套系统上都做了材质和工艺的升级——316L不锈钢骨架、高密记忆纤维滤布、大功率负压反洗、全自动PLC控制。每一个部件都在回答同一个问题：怎么让深度处理设备用得久、出水稳、维护省?

江苏某10万吨/日污水厂提标改造，用天尼威设备替代砂滤池后，占地减少60%，运行能耗降低60%，出水SS稳定在3mg/L以下。这样的案例不是个例。

如果你正在为提标改造的深度处理选型发愁，或者想了解纤维转盘滤池的具体结构和定制方案，可以联系天尼威技术团队。
