R型转鼓精密过滤器的组成结构

现场工作视频：

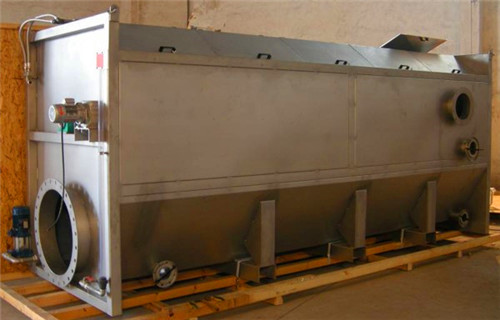

1.设备主体结构：

回转式过滤装置外壳由304L不锈钢制造，包括中心进水管、转筒、联动齿轮、转动轴承、密封件等装配组件。中心转筒内的上端设一个收集排污槽。所有的主体部件都采用304L不锈钢。

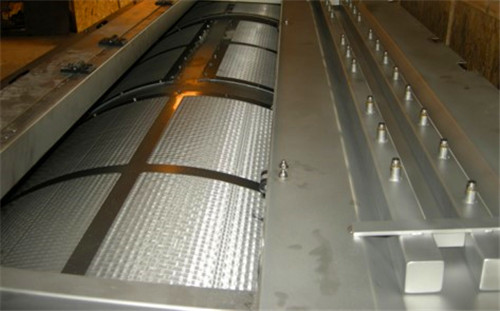

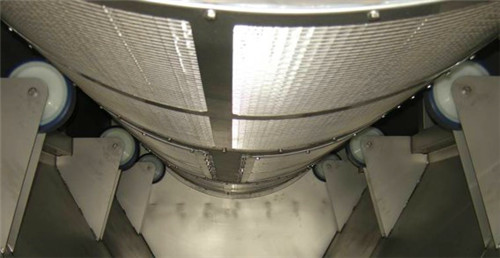

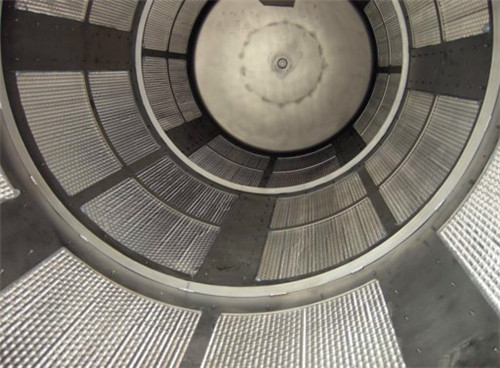

2.设备核心过滤系统滤网

R100Ⅱ由4片，R200Ⅱ由8片，R300Ⅱ由12片独立的半圆形分片组成，每一个分片都可以很方便拆卸和装配。滤网是由316L不锈钢经过特殊的工艺制成。

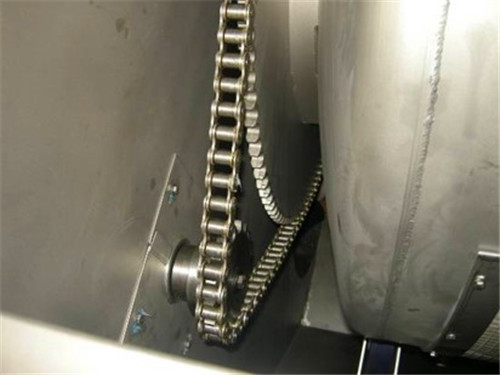

3.驱动系统驱动电机、驱动齿轮

每台过滤设备的驱动装置由驱动电机、齿轮、滚筒支撑轮组成。驱动电机电源380V/50Hz/3相交流电。减速机采用意大利知名品牌邦飞利或同级产品。

4.反冲洗系统反洗水泵、反洗喷头

反冲洗系统包括反冲洗水泵、冲洗水管、喷嘴系统，污物收集槽，排污管道。反冲洗水泵，采用国际知名品牌伊图或同级产品。

反冲洗系统的功能是使用泵抽取滤后水，通过喷射高压伞状水柱对滤布进行自外对内的冲洗，从而将堆积在滤布内表面的悬浮物清除。

5.自控系统

RII型精密过滤设备在过滤系统的操作中可实行自动控制和手动控制相结合，控制系统采用国际电气制造业协会的标准进行制作，按照工艺设计要求监视和控制设备运转。

控制柜外壳材质为冷轧钢板且表面经过聚酯粉末喷涂处理，防护等级为IP65。

控制箱设开-停按钮，自动-手动转换开关，紧急停车按钮，单项设备的开-停-故障指示，所有控制及保护回路分开，按钮及指示灯相匹配。

系统采用PLC控制。

R型转鼓精密过滤器的参数：

R型转鼓精密过滤器的工作原理：

设备为连续过滤，当滚筒内有水进入时，自控系统将启动驱动系统驱动滚筒转动，同时启动反冲洗泵。滚筒开始缓慢转动，反冲洗泵抽取滤后出水对滤网进行反冲洗。冲洗下来的颗粒物质由设备内部的反冲洗水收集槽收集，并通过排污管排出设备。反冲洗的同时，过滤正常运行。当无水通过设备时，设备将自动停止。

R型转鼓精密过滤器的优点：

1、节能减排

杂质不易存积于滤网之上，反洗高压水轻松清除杂质。所用水取自过滤后水，自用水量为0.3%，远低于其他同类过滤器3%～5%的用水量。减轻反洗废水后期处理的负担。

耗电量为其他同类过滤器的1/4，吨水运行费用为0.002元。以处理量10万吨/天为例，与转盘滤池相比，一年可以节省电费50万余元。与纤维滤池相比，一年可以节省电费400万元。与砂滤池相比，一年可以节省电费120万元。

2、滤网使用寿命长

滤网使用长可达10年

3、滤网更换方便

独立网片，可独立拆除，而不影响其他滤网

4、耐冲击负荷强

设备在进水SS不高于40mg/L情况下，可正常运行。

5、过滤可连续运行

反洗、过滤互不影响。

6、水头损失小

水头损失小于30cm。

7、处理效果好

出水水质SS小于10mg/L

8、运行全自动化控制

9、占地面积小

在相同处理水量的情况下，法捷斯过滤设备的占地面积远小于其他过滤工艺设备。
